随着先进制程厂商3nm技术商用化、AI芯片需求持续增长，以及先进移动处理器制程工艺不断演进，全球半导体制造进入了更高精密度的发展阶段。在先进制程的精密制造环境中，晶圆缺陷检验测试、EUV掩膜检测等关键环节，对成像系统的性能要求不断的提高。TDI（Time Delay Integration）相机凭借其高速扫描、大幅面覆盖、高分辨率成像等技术优势，成为高端检测设备的核心组件。然而，在实际应用中，相机的检测精度很大程度上取决于一个技术细节——图像非均一性噪声校正精度。作为国内先进TDI相机技术提供商，鑫图光电在DSNU/PRNU校正技术方面积累了丰富的工程经验和技术优势。本文将深入解析DSNU/PRNU校正技术的物理机制、技术演进与应用实践，展示这一关键技术怎么样影响先进制程检测的最终效果。
1、DSNU与PRNU概念解析在理想模型中，图像传感器的每个像元（Pixel）在相同条件下应输出完全一致的信号值——这在某种程度上预示着其暗信号响应一致（无光条件）且光电响应一致（有光条件）。但现实中，由于像素制造工艺的微小差异、材料特性不均、工艺缺陷和读出电路的非理想行为，实际像元的响应存在个体差异，从而形成固定模式噪声（FPN）。

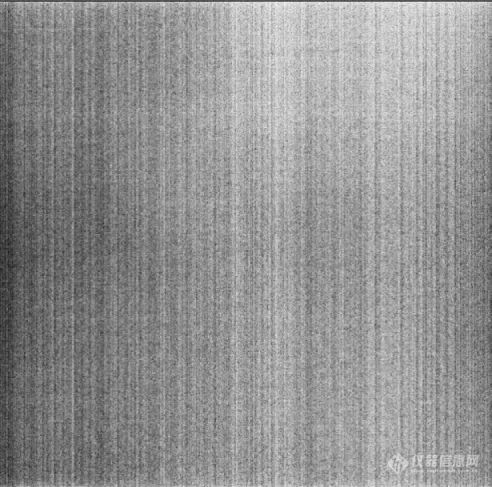

DSNU（Dark Signal Non-Uniformity，中文：暗信号不均一性）指在完全无光条件下，不同像元的暗电流产生速率存在一定的差异，导致输出信号存在固定的亮/暗偏差。这种噪声在长曝光、弱光成像时尤为突出，表现为背景中固定位置的亮点、暗点、竖纹或斑块结构。

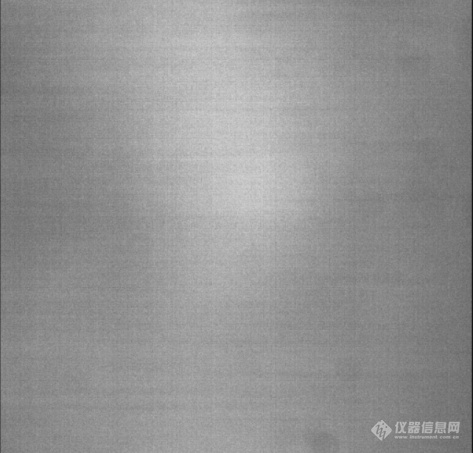

PRNU（Photo Response Non-Uniformity，中文：光响应不均一性）指在均匀光照下，不同像元对光的转换效率（量子效率或增益）存在一定的差异，导致输出亮度存在固定的纹理或条带结构。其大多数来自包括微透镜对准偏差、光电二极管面积差异、工艺掺杂不均等，表现为亮度纹理差异、条纹/带状噪声、网格/块状模式、渐变响应差异等。

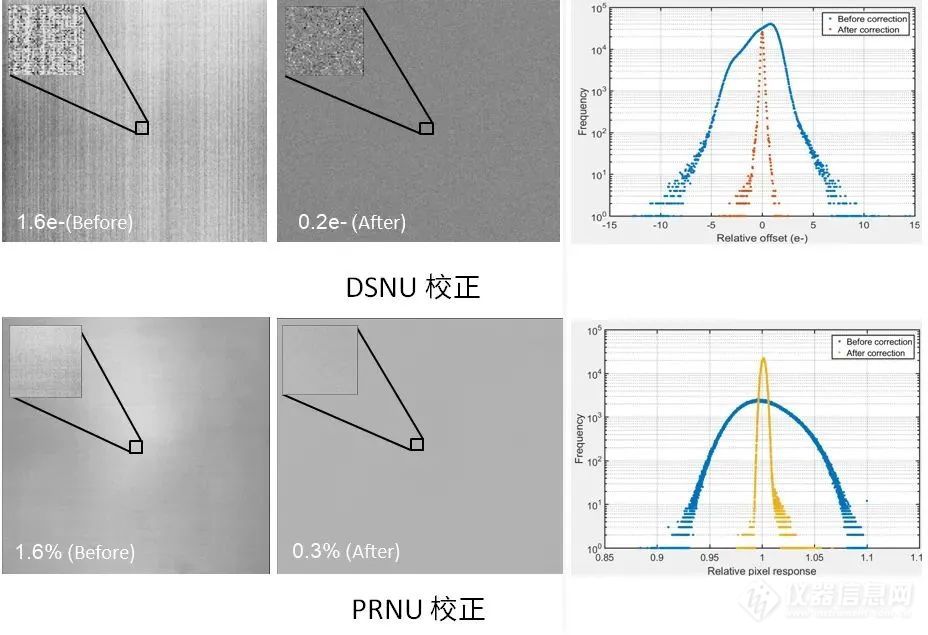

2、DSNU与PRNU校正技术解析DSNU/PRNU校正的核心，是消除图像传感器的“像素个性差异”，让所有像素表现如同一个理想像素，从而使系统捕获的仅是真实信号，而非传感器固有缺陷。经过校正，背景可接近理想的均匀灰，从而为定量检测提供更高的测量精度和数据可靠性。根据应用场景和需求不同，典型技术和发展趋势最重要的包含以下几种：
通过暗场和均匀光场拍摄获得校正数据，补偿像素固有差异。该方式操作简单便捷，适用于典型或标准化检测场景，但精准度会受到温度漂移、器件老化、光源光谱变化等动态因素影响。

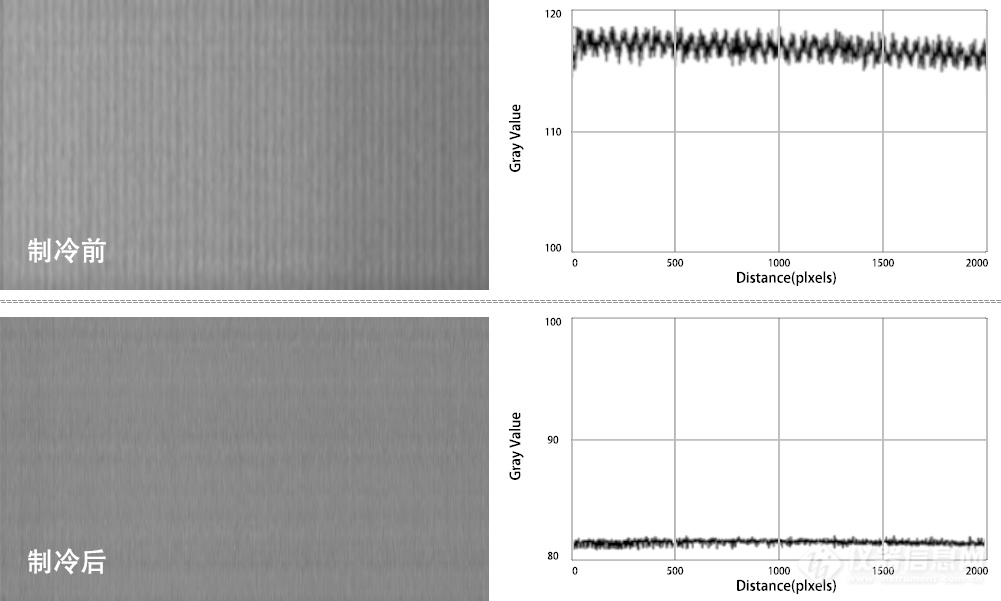

通过 TEC 制冷降低像素暗电流及DSNU，并结合多组温度预存校正参数，实现温度漂移的适配。该方式能明显提升背景均一性和弱光信号纯净度，可将校正基线保持在稳定范围内，确保长时间运行的精度可靠性。
利用FPGA/ISP实时采样，结合AI动态算法在线更新校正系数，实时响应光源波动、温漂和像素老化等复杂变化。该技术需要大数据支撑，是未来大规模、高通量、动态检测等高端系统的发展方向。
技术发展的新趋势：随着先进制程研发的持续推进，以及AI应用推动先进芯片需求量开始上涨，对检测精度的要求不断的提高。校正技术正从传统的“事后补偿”、“过程抑制”向“实时校正”的智能化方向发展。
3、半导体检测应用痛点解析在先进制程的半导体检测中，背景均一性直接决定了低对比度缺陷的可检出率。无论是明场检测中仅比背景高出1%的细微反射差异，还是暗场检测中弱于背景几个数量级的散射信号，都要求DSNU/PRNU校正精度和稳定能力达到更高标准。尤其在多波长、多角度、多行频等复杂检测模式下，任何校正残差都可能会引起缺陷漏检或误检。

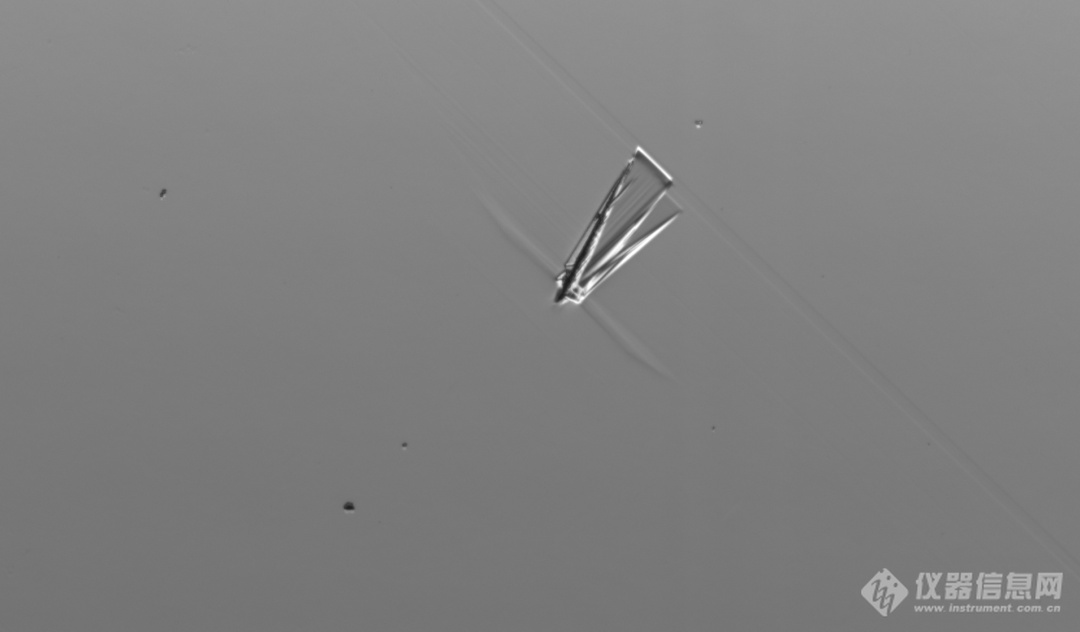

应用痛点：在前道晶圆明场检测场景中，典型缺陷（纳米颗粒、光刻残留、微划痕）的反射信号，往往仅比背景高/低1%~3%。当PRNU也在1%量级时，其“纹理噪声”会与缺陷信号强度相当，使低对比度缺陷直接淹没在背景中，就会造成漏检或误检。

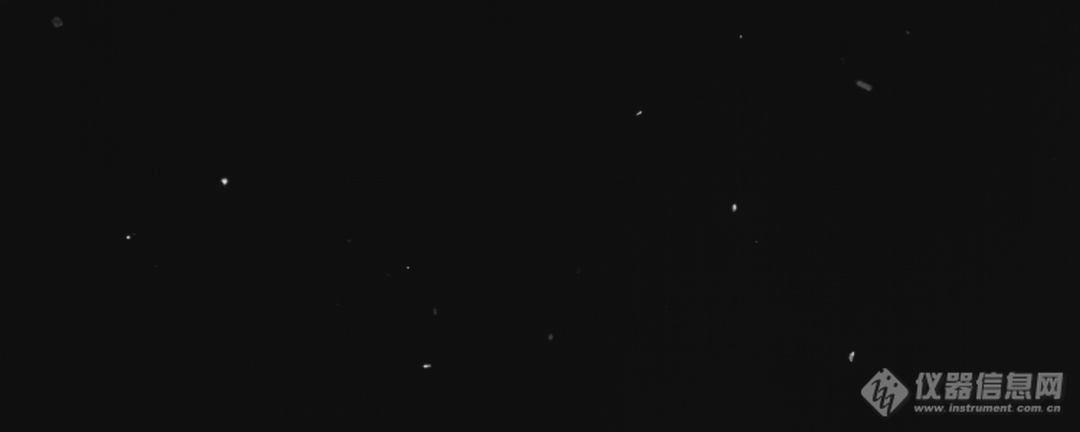

应用痛点：暗场检测依赖缺陷的散射光信号，其强度可能比背景低几个数量级。在这种条件下，DSNU会在暗背景中形成固定亮模式，极易被算法误判为缺陷。

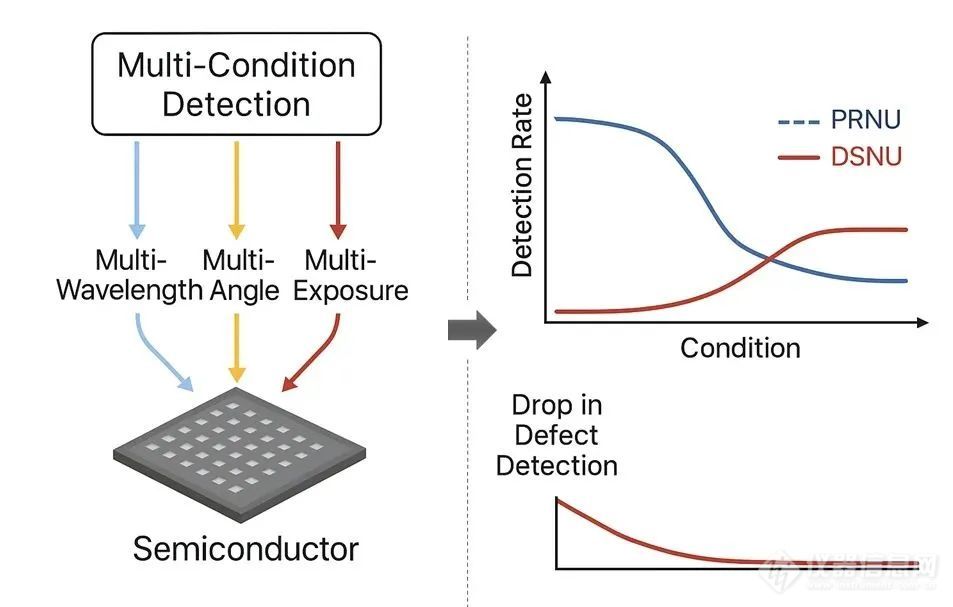

在半导体高NA检测系统或低光条件下，这种干扰被进一步放大。例如，在PL/EL检测中，缺陷信号可能仅有几十到几百e⁻，而若DSNU残差达几十e⁻，就足以淹没线）先进检测系统的挑战：多模式带来的复杂性

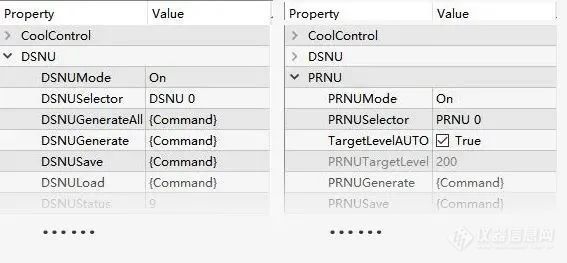

针对明场与暗场检测中低对比度信号易被背景噪声淹没，以及多波长、多角度、多行频模式下校正一致性难以维持的痛点，鑫图TDI相机通过高性能制冷温控系统与高精密参数校正等核心降噪技术，构建了全链路DSNU/PRNU噪声抑制体系，可实现半导体检测系统跨条件、长时间、低光照环境下的稳定高精度检测需求。1）高性能制冷温控系统
· 集成精密温控与反馈回路，实现±0.5℃温度稳定度，确保长时间运行中校正参数不漂移，满足纳米级先进制程的高稳定性要求。
在全球半导体产业向更先进制程迈进的征程中，DSNU/PRNU校正技术已从辅助功能发展为核心技术。鑫图光电将持续投入研发资源，推动校正技术向更高精度、更智能化、更广应用的方向发展，为中国半导体制造业的自主可控和高水平质量的发展提供有力支撑。随着人工智能、物联网、无人驾驶等新兴领域对芯片性能要求的不断攀升，半导体检测的精度门槛也将持续抬高。唯有掌握底层核心技术原创能力的企业，才能在这场精密制造的竞赛中抢占先机，成为推动全球半导体技术进步的重要力量。
